 Backofenlampen und deren Unterscheidungsmerkmale ( Lampenfassungen )

Eine Backofenlampe gehört in die Gruppe der "Spezialleuchtmittel". Diese Hochtemperaturlampen sind speziell für Backöfen und Herde konzipiert und keinesfalls als Haushaltsleuchtmittel vorgesehen. Bei zugelassenen Backofenlampen dh. Lampen mit einen Temperaturbereich von 300 Grad bis 500 Grad unterscheidet man die Lampen in erster Linie nach Leistung und Spannung ( zB. 230V 25W ) nach Form ( zB. Kugel, Birne ) sowie Kolbenlänge und Kolbendicke. Als Sockel wird der Teil der Lampe bezeichnet der den Kontakt herstellt.Übliche Fassungen sind bei den Gewindefassungen  ( Edison Gewinde E27, E17 und E14 ). Bei den Bajonettfassungen sind dies BA15 und B22D . Es werden auch Halogenlampen mit Stecksockel bzw. G4 und einige spez. Typen verwendet.
Bei der Bestellung kann die benötigte Lampe für Herde und Backöfen entweder mit den Lampendaten wie Spannung, Leistung, Sockelform und Temperaturbereich bestellt werden. Ist dies nicht bekannt sollte die Ersatzlampe immer mit den Daten vom Typenschild bestellt werden.

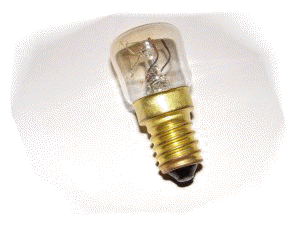

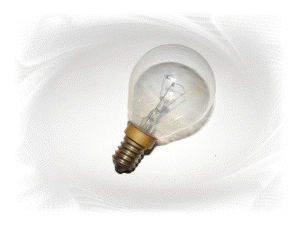

E 14 Birne E14 Backofenlampe So misst man einen Lampensockel

Alle Fassungen die mit E also bzw. E27, E17 gekennzeichnet sind, sind Gewindefassungen. Der Buchstabe E steht für "Edison Gewinde".
Die Zahl hinter E also bzw. E14 oder E17 beziffert den Außendurchmesser des Lampensockels

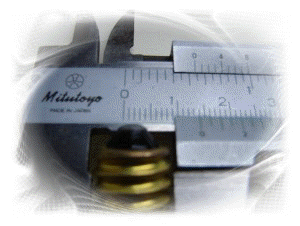

Hier wird bzw. der Sockel einer E14 Lampe gemessen. Wie man erkennen kann hat diese einen Sockeldurchmesser von 14mm

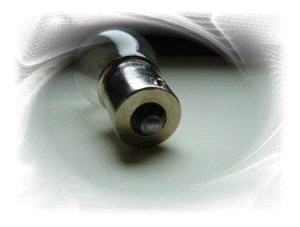

 BA 15 Lampe Lampen Sockel BA BA 15 Sockel messen


B steht für Fassungen mit Bajonett Sockel . So ist zB. die Fassung BA15 eine Bajonett Fassung mit 15mm Durchmesser. B22
hat somit einen Durchmesser von 22mm. Das A ( asymetrisch) steht für die Position des Glühfadens und ist für Backofen-Lampen unrelevant.

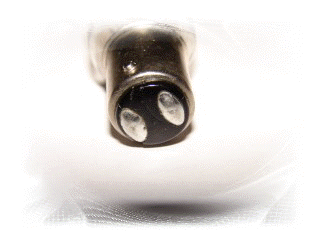

BA 15d Sockel Stiftsockellampe



Hier nicht als Photo hinterlegt ist eine ganze Reihe von Backofenlampen und Sockel, deren Form Herstellerspezifisch ist. Diese Art von Lampen sind im normalen Fachhandel nicht zu bekommen. Diese müssen von Fall zu Fall meist separat bestellt werden.





Wie man grundsätzlich an einen Austausch der Backofenlampe herangeht, haben wir eines Beispiels auf unserer Seite Backofenlampen wechseln als Bilderserie hinterlegt.

Sehen Sie dazu auch unser Video

Die Fassungs Bezeichnung B22D wie hier im Bild steht für ( Bajonett 22mm Durchmesser, 2 Sockelanschlüsse D=double )

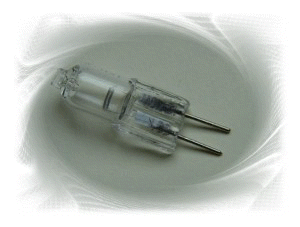

Stiftsockellampen wie hier zB. die Halogenlampe mit dem Sockel G4 also Glassockel mit Stiftabstand 4mm bezeichnet.
