  Haushaltsgeräte Typenschilder.

1. Kenndaten und Sicherheitshinweise auf dem Haushaltsgeräte Typenschild.

2. Wo ist dasTypenschild bei Hausgeräten angebracht. ( Video )

3. Welche Angaben auf dem Typenschild sind für den Kunden bei der Bestellung von Ersatzteilen relevant.

Typenschilder für Haushaltsgeräte.



Die Anforderungen an Typernschilder haben sich im Laufe der Jahre erheblich geändert. So sind die Angaben die noch auf älteren Geräten zu finden sind, stark unterschiedlich zu den Geräten der neuesten Generation.

So sind heute die wichtigsten Hinweise bezüglich der Sicherheit ( Prüfzeichen ) sowie wichtige Daten zum Anschluss und Betrieb des Elektrogeräts auf dem Typenschild hinterlegt.


indesit_ts

1. Beispiel  von Haushaltsgeräte Kennzeichnungen.

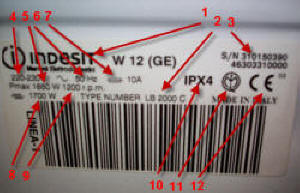

Links das Typenschild einer Indesit Waschmaschine. Kenndaten auf dem Typenschild.

A. Modell und Gerätebezeichnungen

Zu den für die Identifizierung des Geräts notwendigen Daten gehören die Maschinen und Gerätebezeichnungen wie Hersteller (1)Seriennummer (3)  Modell und Typ ( 2 ).
Diese unterscheiden sich leider von Hersteller zu Hersteller. Nähere Informationen finden Sie hier.

B. Prüfzeichen

Wichtige Prüfzeichen sind die CE Kennzeichnung (12 ),. Dazu kommt das Funkschutz Zeichen sowie bei Maschinenspez. Zeichen wie die Schutzart IP (10 )

 C. Gerätespezifische Angaben für den Betreiber und den Service.

Dazu gehören in erster Linie Bemessungsbetriebsdaten wie die Spannung bzw. 220-230 V 50Hz (4 und 6 )sowie die Bemessungsleistung bzw. 1850 W ( 5 )

Für den Anschluss wichtig ist auch die Angabe des Bemessungsstroms hier 10 A. ( 7 )
Wichtige Kenndaten sind auch bei Waschmaschinen die max. Beladungsmenge. Hier auch die Schleuderdrehzahl (9) und die Leistung der Heizung von 1700W ( 8 )


 2. Beispiel von Haushaltsgeräte Kennzeichnungen.

Rechts das Typenschild eines Samsung Kühlschranks.

A.
Modell und Gerätebezeichnungen
( 1 ) Hersteller sowie ( 2 ) Seriennummer und ( 3 ) das Modell

B. Prüfzeichen
Als Prüfzeichen das GS Zeichen ( 11 ), die CE Kennzeichnung ( 12 )
Für die BRD unerheblich das Prüfzeichen ( 10 ) für den schwedischen Markt.

C. Gerätespezifische Angaben
Die Spannung und Frequenz ( 4, 5 ) sowie die Stromaufnahme ( 6 )
Bei Kühl und Gefriergeräten die Kapazität also der Rauminhalt des Geräts.( 8 )
Abhängig von der jeweiligen Gerätegruppe sind auch Angaben über die Spannung und Leistung der jeweiligen Leuchtmittel die im Gerät verbaut sind. Wichtig für den Service auch bei Kühlgeräten die Art des Kältemittels die im Kühlkreislauf verwendet wird. ( 9 ).
In diesen Fall auch die Leistungsaufnahme für den Kühlteil, Gefrierteil, Abtauheizung usw.
Sams_TS

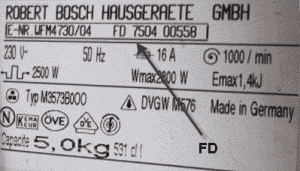

Bosch_ts  Haushaltsgeräte Kennzeichnungen ( Fertigungsdatum ).

Bei vielen Geräten ist auch das Fertigungsdatum in den Kennzeichnungen mehr oder weniger versteckt.

Im Typenschild links bzw. FD 7504.
Das Herstellungsdatum ist der 4. Monat 1995. Zu den ersten 2 Ziffern muss 20 addiert werden. Das ist bzw. bei Geräten der Hersteller Bosch, Siemens und Neff der Fall.



Wo ist das Typenschild angebracht.



Sehen Sie rechts dazu unser Video



Geben Sie bitte alle Nummern und Bezeichnungen vom Typenschild an. So oder so ähnlich wird der Kunde zB. vor Ort beim Händler oder bei  Haushaltsgeräte Ersatzteile Bestellungen im Internet  immer wieder gefragt. Doch wo ist das Typenschild an der Waschmaschine, Geschirrspüler, Herd, Wäschetrockner oder Kühlschrank zu finden.  Dies beschreibt die Bedienungsanleitung, die aber oft nicht mehr auffindbar ist.



Diese Seite soll helfen das Typenschild bei Haushaltsgeräten zu finden.  Dies weicht von Hersteller zu Hersteller ab. Trotzdem hat sich im Laufe der Zeit ein gewisser Standart gebildet. Das Video auf der rechten Seite soll dem Suchenden helfen die benötigten Daten schnell zu finden.



Welche Nummer benötige ich für eine Ersatzteile Bestellung :
Notieren Sie bitte folgende Daten : Hersteller /Serien Nr. / Produkt. - Nummer/ Modellbezeichnung /
( von Gerät zu Gerät leider sehr unterschiedlich)



Noch ein Tipp: Manche Hersteller liefern das Gerät mit einen Gerätepass. Dort findet man oft die kompletten Gerätedaten.







Weitere Seiten zum Thema:
Typenschild nicht mehr vollständig lesbar !

Zusammenfassung unseres Videos ( Anbringungsort derTypenschilder bei den verschiedenen Gerätegruppen )


Herd oder Backofen
An der Türkante, am Backofen außerhalb der Türdichtung, in einer ev. vorhandenen Schublade , hinter der Klappe unten oder an der Rückseite.
( oder im ev. vorhandenen Gerätepass.)

Kochfeld, Kochmulde
Unterhalb des Kochfelds am Rahmen seitlich oder in der Mitte. Weil meist schlecht zugänglich ist bei manchen Herstellern ein Duplikat des Typenschilds im Gerätepass oder der Bedienungsanleitung hinterlegt. ( oder im ev. vorhandenen Gerätepass.)

Ablufthaube, Abzugshaube, Dunstabzugshaube
Fündig wird man meist innen hinter den Fettfilter am Rahmen im Abluft - Schacht, oder im Bereich des Motors.
( oder im ev. vorhandenen Gerätepass.)

Mikrowellengerät
Am Türrahmen unten, am Türrahmen rechts oder manchmal an der Rückseite der Mikrowelle. ( oder im ev. vorhandenen Gerätepass.)

Waschmaschinen Frontlader
In den meisten Fällen im Türrahmen ( Bullauge ) innen, aber auch von innen an der Waschmittelschublade, hinter der Klappe zum Flusensieb oder an der Rückseite des Geräts. ( oder im ev. vorhandenen Gerätepass.)

Waschmaschine Toplader
Oft innen am Maschinen Deckel, hinter der Klappe zum Flusensieb oder an der Rückseite. ( oder im ev. vorhandenen Gerätepass.)

Wäschetrockner
Suchen Sie  innen an der Einfülltür , am Rahmen, am Maschinenkörper im Bereich der Tür oder an der Wäschetrockner
Rückseite. ( oder im ev. vorhandenen Gerätepass.)

Geschirrspüler, Spülmaschine
Bei den meisten Herstellern links oben in der Türkante ( oft nicht einfach zu erkennen da eingeprägt oder gelasert ), seitlich in der Türkante, im Bereich der Tür am Rahmen, oder der Rückseite des Geräts.

Kühlschrank
Meistens Im Inneren des Geräts links oder rechts. Meist im Bereich der Gemüse Schublade. Bio Fresh Schubladen oder Gemüseschubladen dazu herausziehen. ( oder im ev. vorhandenen Gerätepass.)

Gefriertruhe
An der Rückseite des Geräts oder innen am Deckel oder außen hinten oder rechts. ( oder im ev. vorhandenen Gerätepass.)

Gefrierschrank
Typenschild befindet sich innen im Gehäuse an der Seitenwand links oder rechts. Schubladen dazu herausziehen.
( oder im ev. vorhandenen Gerätepass.)

Staubsauger
Beim Staubsauger werden Sie meist an der Unterseite des Geräts fündig.

Kaffeemaschinen, Kaffeevollautomaten
Keinerlei einheitliche Positionen. Meist auf der Unterseite, hinter abnehmbaren Abdeckungen oder in Schubladen.

Ist das Typenschild gefunden können Sie die Ersatzteile Suche beginnen. Ersatzteile und weitere Informationen zu den Geräten finden Sie hier:
