Spannung messen ( Reparatur von Haushaltsgeräten )

Die elektrische Spannung wird in V gemessen. Das Formelzeichen ist U. Man unterscheidet im wesentlichen 2 Gruppen:

Gleichspannung : Von einer Gleichspannung spricht man wenn sich die Wirkungsrichtung nicht ändert. Akkumulatoren, Batterien und viele Netzteile liefern Gleichspannung. Die Pole werden bei Gleichspannung mit + und - bezeichnet.

Wechselspannung: Bei der Wechselspannung wechselt die Polarität in zeitlicher Folge. Die Wechselvorgänge pro Zeiteinheit bezeichnet man als Frequenz. Für Haushaltsgeräte ist vor allen die Wechselspannung unseres Haushaltsnetzes relevant. Sie hat die Frequenz von 50Hz (Strom wechselt 50x in der Sekunde seine Richtung.


Die Spannungsmessung erfolgt immer paralell zum Verbraucher. Die Anzeige Einheit ist das Volt (V)
Beim Einsatz des Multimeter immer darauf achten, dass am Wahlschalter der richtige Spannungsbereich und die und die richtige Gruppe also Gleichspannung (DC ) oder Wechselspannung (AC ) eingestellt wird. Hat man keine Ahnung wie hoch die Spannung ist, sollte man immer mit den höchsten Spannungsbereich also bzw. 500V beginnen.

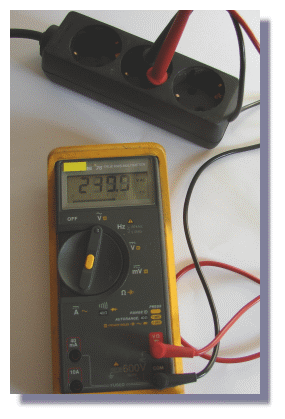

Fast alle Digitalvoltmeter unterscheiden am Wahlschalter nurmehr AC Wechselspannung und DC Gleichspannung.  Oft ist noch ein Feinbereich für ganz niedrige Spannungen im mV Bereich vorgesehen. Das Bild rechts zeigt eine Spannungsmessung an einer Steckdose. Der Bereichswahlschalter steht dabei auf V .

Bei Arbeiten an elektrischen Geräten bzw. Haushaltsgeräten und deren Reparatur immer auf Spannungsfreiheit achten !
Die Spannungsfreiheit immer mit den geeigneten Messmitteln feststellen.
Im Haushaltsbereich ist dies der zweipolige Spannungsprüfer und das Vielfachmessgerät. (abgesehen von VDE Prüfgeräten )

Nie unsichere Meßmittel wie etwa der Prüfschraubenzieher verwenden.

Diese Ausführungen hier können keine Ausbildung als Elektriker ersetzen. Sie dienen nur der allgemeinen Information und sollen in keiner Weise dazu animieren Arbeiten oder Reparaturenam elektrischen Stromnetz oder Elektrogeräten selber vorzunehmen.


Den Link zu Informationen über das Haushalts Stromnetz , oder der Widerstandsmessung finden Sie unter anderen auf der Seite Info und Wissen
Spannungsmessung Wechselspannung
